閥門采用固定球?yàn)橹鳌⒏?dòng)球?yàn)檩o的結構設計，球體與閥座密封面堆焊司太立合金（Stellite）或碳化鎢（WC），硬度達HRC60+，具備極強的耐沖刷、耐磨損、耐高溫性能，可實現雙向零泄漏（ANSI Class VI 級）。
電動執行機構采用德國原裝角行程智能執行器，通過ISO5211 高平臺直連閥體，無需支架、同軸度高、運行穩定、散熱好，支持開關型、調節型、斷電復位型三種控制模式，適配AC380V/220V/DC24V電源，具備IP67 防護、Exd II BT4/CT6 防爆等級，可接入 DCS/PLC 系統，實現遠程精準控制、就地操作、安全聯鎖、故障診斷等功能德國萊克LIK。

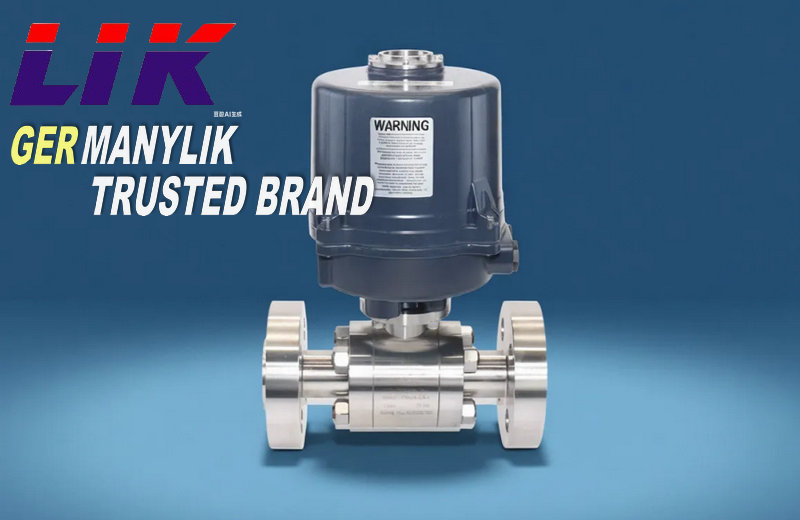

進口電動高壓鍛鋼球閥采用整體鍛造閥體+角行程電動執行器，專為高壓、高溫、強腐蝕、含顆粒嚴苛工況設計。閥體材質為 A105/F22/F304/F316 鍛鋼，無鑄造氣孔、強度高、抗水擊、抗蠕變。通過 ISO5211 高平臺直連電動執行器，90° 旋轉快速啟閉 / 調節，支持遠程 DCS 控制、就地操作與安全聯鎖，是石油化工、火電、煤化工、高壓氣體、蒸汽等高壓系統的核心自控閥門。
進口電動高壓鍛鋼球閥產品特點
1,高壓高強度：整體鍛造，耐壓PN16–PN420（Class150–2500），抗沖擊、抗疲勞，遠優于鑄鋼。
2,寬溫域：-196℃～550℃，覆蓋深冷 LNG 至高溫蒸汽全工況。
3,金屬硬密封：球體 / 閥座堆焊司太立 / 碳化鎢，HRC60+，耐顆粒沖刷，高溫高壓不泄漏。
4,全通徑低流阻：流阻近似直管，節能 30%+，適合高壓大流量連續運行。
5,多重安全設計：閥桿防飛出、中腔自動泄壓、防靜電、防火（API607）。
6,智能電動控制：開關 / 調節 / 斷電復位可選，IP67、Exd II CT6 防爆，4–20mA/Modbus 通訊。
7,長壽命免維護：硬密封啟閉≥10000 次，內件可在線更換，維護周期≥2 年
進口電動高壓鍛鋼球閥技術參數
|
公稱通徑 |
DN15～DN500（1/2"～20"） |
|
壓力等級 |
PN16-PN420（1.6-42MPa）；Class 150-Class 2500 |
|
介質溫度 |
-196℃（LNG）~550℃（高溫蒸汽） |
|
連接方式 |
法蘭（ASME B16.5/GB9113）、對焊（ASME B16.25） |
|
閥體材質 |
碳鋼 A105/WCB；不銹鋼 F304/F316/F316L；雙相鋼 2205；鉻鉬鋼 F22 |
|
球體材質 |
316L（表面硬化）、碳化鎢噴涂、司太立合金堆焊 |
|
閥座材質 |
增強 PTFE（-29℃~200℃）、金屬硬質合金、司太立合金（≥540℃） |
|
適用介質 |
天然氣、原油、成品油、蒸汽、酸堿溶液、含硫介質、顆粒漿料 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
進口電動高壓鍛鋼球閥執行器參數
|
供電電源 |
AC220V、AC380V、DC24V |
|
控制模式 |
開關型（全開 / 全關）、調節型（4–20mA/1–5V DC） |
|
防護等級 |
IP65（標準）、IP67（戶外防水） |
|
防爆等級 |
ExdⅡBT4、ExdⅡCT6（防爆區專用） |
|
啟閉時間 |
10～60s（口徑 / 壓力定制，高壓大口徑慢速防沖擊） |
|
附加功能 |
過力矩保護、電機過熱保護、手輪應急、位置反饋、故障報警、遠程通訊（Modbus） |
