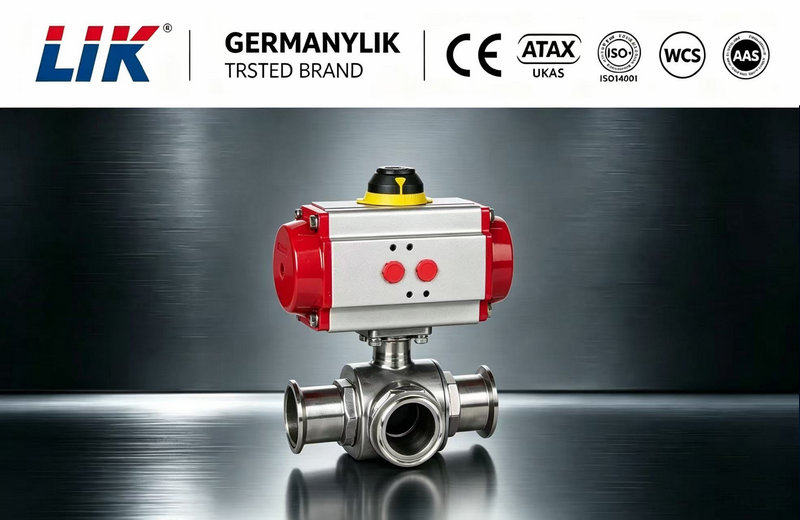

進口氣動三通卡箍球閥是集氣動執行機構與三通卡箍式球閥閥體一體化的流體換向、分流、合流自控閥門，采用國際標準衛生級卡箍快裝連接結構，閥體核心材質采用進口 316L 不銹鋼鍛造成型，搭配原裝進口單 / 雙作用氣動執行器，分為 L 型（直角換向）、T 型（三通分流合流）兩種流道結構。
產品特點Product Features
1、標準 ISO 衛生卡盤連接，松開卡箍即可拆下閥體，檢修、滅菌、更換密封無需切割管道，大幅縮短產線停機時間；
2、三端口端面平整無螺紋凹槽，全包密封座無積料死角，清洗液可完全沖刷密封接觸面，杜絕物料殘留滋生細菌；
3、卡盤規格全球通用，可直接替換同規格進口 / 國產衛生閥門，管路改造兼容性強。
技術參數technical parameters
|
公稱通徑 |
DN8–DN50（1/4″–2.5″） |
|
閥體材質 |
304 不銹鋼、316L 不銹鋼（制藥高純工況可選 316Ti） |
|
內壁拋光 |
衛生鏡面拋光 Ra≤0.4~0.8μm |
|
連接方式 |
衛生級卡箍（標準 DIN、3A 卡盤尺寸 |
|
流道類型 |
L 型三通、T 型三通 |
|
結構通徑 |
全通徑 |
|
工作壓力 |
PN16（常規），最高耐壓 1.6MPa；真空工況支持 - 0.09MPa 負壓 |
|
介質溫度 |
-20℃ ~ +150℃（PTFE 閥座）；短時 180℃蒸汽 SIP 滅菌 |
|
環境溫度 |
-10℃ ~ +60℃（防爆型 - 20℃~+70℃） |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
執行器參數Actuator parameters
|
執行器類型 |
雙作用氣動、單作用彈簧復位（常開 / 常閉） |
|
殼體材質 |
硬質陽極氧化鋁合金 |
|
氣源介質 |
潔凈干燥壓縮空氣 |
|
氣源壓力 |
0.4~0.7MPa |
|
開關時間 |
DN15~DN50 0.2~0.5 秒 |
|
防護等級 |
IP65 標準，防爆款 IP67 |
|
氣源接口 |
G1/4 標準螺紋 |

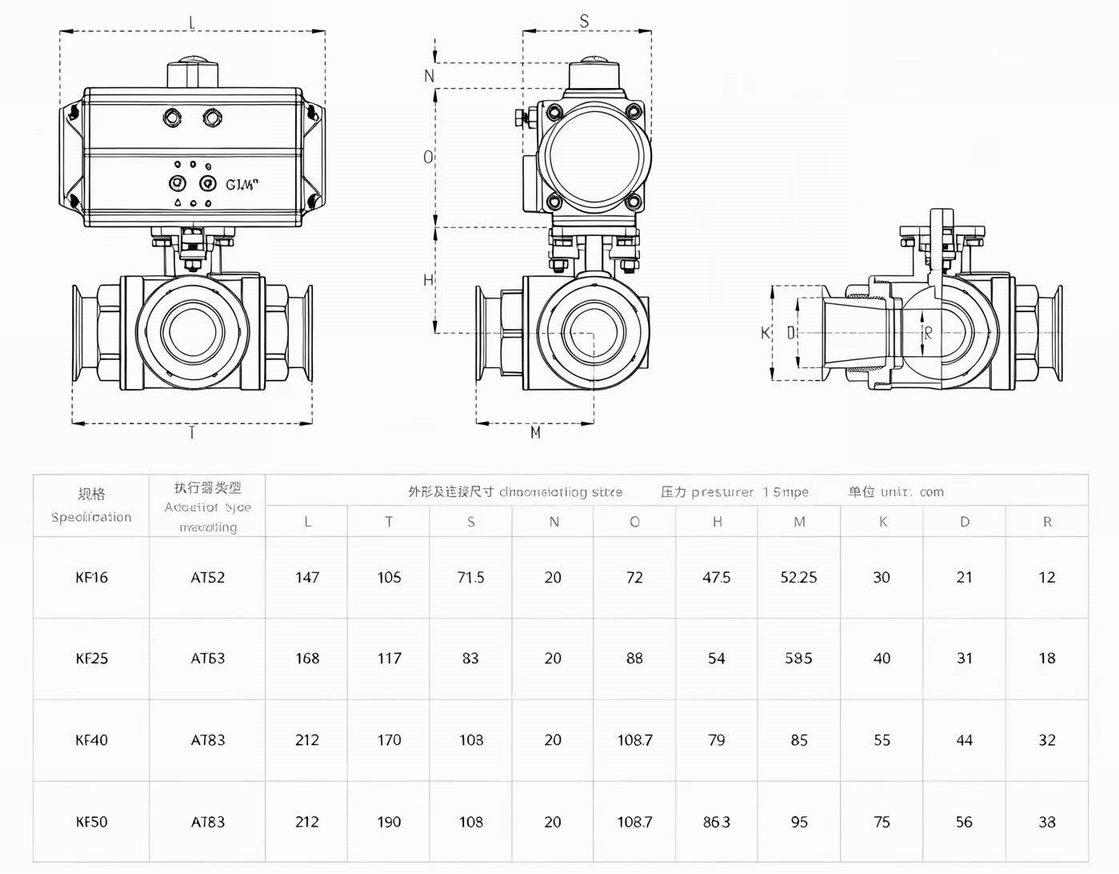

外形尺寸Overall Dimension

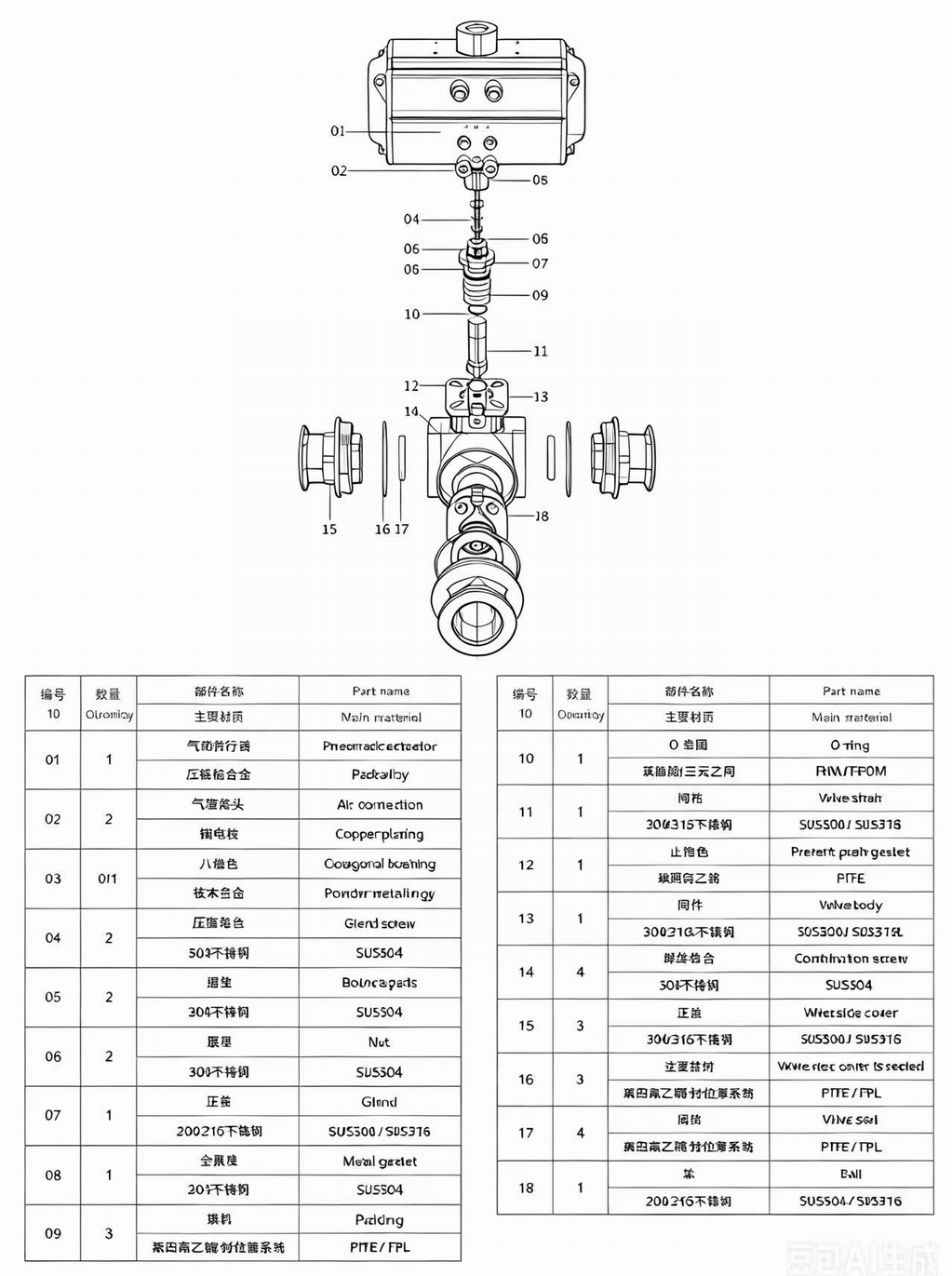

主要部件材料Main component materials
