該產品區別于普通工業三通球閥，全程圍繞衛生無菌、可在線清洗 CIP、可在線高溫滅菌 SIP、無介質滯留死角、拆裝免焊接五大潔凈工況核心需求設計，是自動化潔凈生產線流體分配系統的標準配套自控閥門

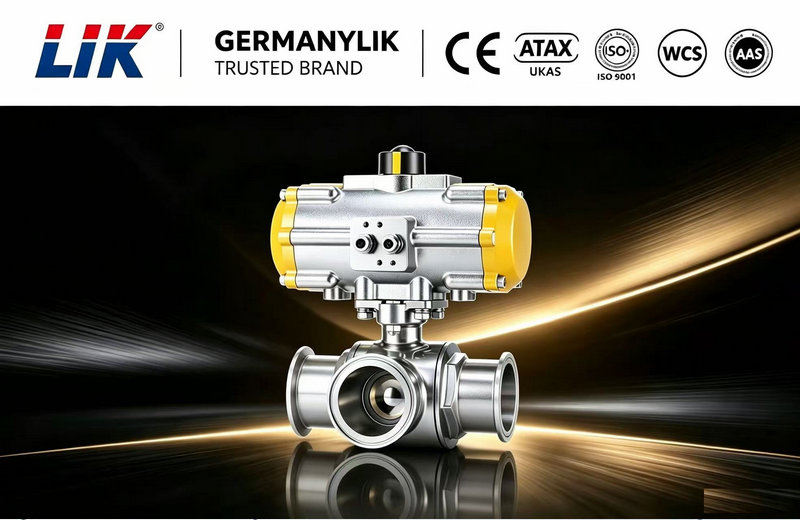

進口氣動三通快裝球閥是專為潔凈流體工況研發的自動化三通流體控制閥門，采用卡箍快裝連接結構，搭配AT型氣動執行器，分為L型、T型兩種主流流道結構，可實現介質合流、分流、管路切換等自動化控制。閥體標準采用316L不銹鋼鍛造，內腔高精度電解拋光，無衛生死角，完全適配CIP在線清洗、SIP蒸汽滅菌工藝，配套CE、ISO、UKAS國際質量認證，廣泛應用于食品飲料、生物制藥、精細化工、新能源鋰電等潔凈管道系統，遠程氣動驅動可搭配電磁閥、限位開關、智能定位器，實現生產線全自動流體調控，替代手動閥門大幅提升生產自動化程度。
產品特點Product Features
1. 衛生級快裝結構：卡箍式快裝接口，拆裝無需切割管道，快速拆卸清洗，滿足無菌生產標準；
2. 雙流道可選：L型用于管路換向切斷，T型實現兩路介質合流/分流，適配多工藝管線；
3. 零泄漏密封：標配食品級PTFE、PFA閥座密封，氣泡級密封，耐高溫、耐酸堿腐蝕；
4. 全通徑低阻力：球體全通徑設計，介質流通無節流、無殘留，不易淤積物料；
5. 快速氣動啟閉：鋁合金氣動執行器，單/雙作用可選，啟閉時間≤1秒，適配緊急切斷工況
技術參數technical parameters
|
公稱通徑 |
DN15-DN100 |
|
公稱壓力 |
PN16（1.6MPa），高壓定制可達PN25 |
|
連接標準 |
衛生級卡箍快裝（ISO標準卡盤） |
|
流道類型 |
L型（二位三通換向）、T型（合流/分流三通） |
|
適用溫度： |
PTFE密封：-20℃ ~ 120℃PFA耐高溫密封：-20℃ ~ 180℃ |
|
表面光潔度 |
閥體內腔Ra≤0.8μm電解拋光，外部鏡面拋光 |
|
適用介質 |
純水、飲料、藥液、發酵液、潤滑油、弱酸弱堿、飽和蒸汽 |
|
氣源壓力 |
0.4~0.7MPa，氣源接口G1/4" |
|
執行器類型 |
AT雙作用氣動執行器、SR單作用彈簧復位執行器 |
|
執行標準 |
3-A、EHEDG、FDA食品衛生標準，CE、ISO14001、UKAS認證 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
外形尺寸Overall Dimension

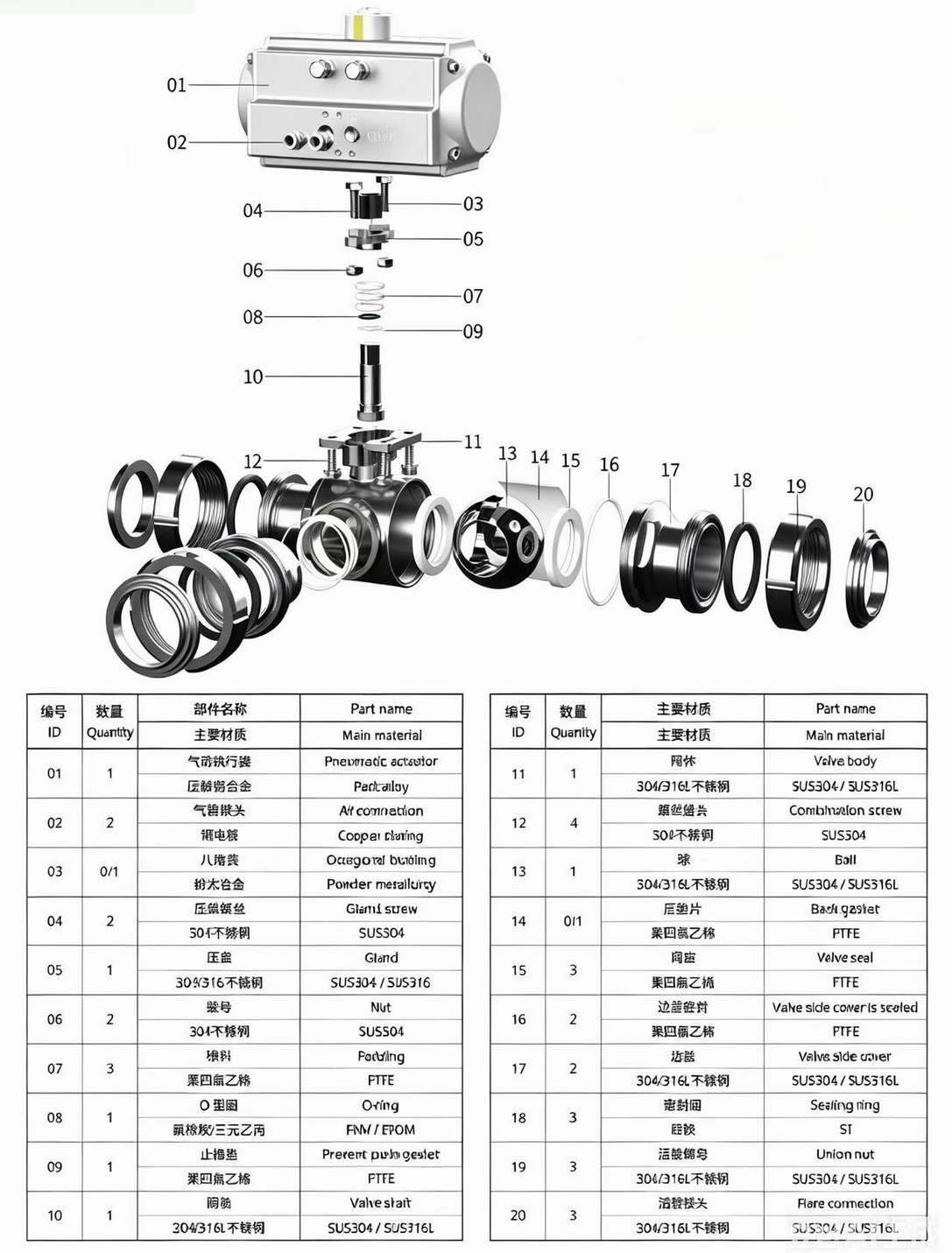

主要部件材料Main component materials
