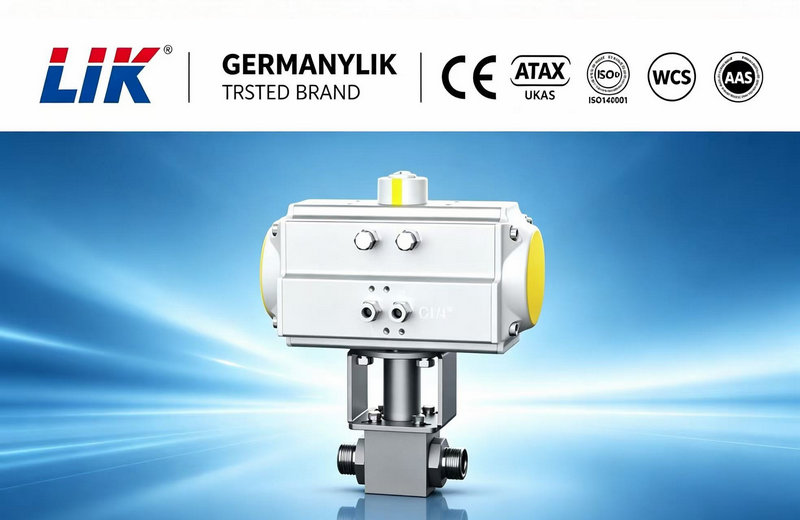

進口氣動高壓外螺紋球閥是集高壓承壓閥體、外螺紋連接結構、氣動執行器一體化的自控截斷閥門，專為高壓液壓、油氣輸送、化工高壓流體、高壓清洗設備設計。閥體采用一體式鍛造結構，兩端標準外螺紋（NPT/G/BSP）直連管道，無需法蘭配件，搭配單/雙作用氣動執行器，可遠程自動啟閉管路介質，密封結構適配油壓、水汽、弱腐蝕化工原料高壓工況，產品通過CE、ISO高壓承壓認證，廣泛替代傳統手動高壓球閥，實現生產線自動化聯鎖控制。
產品特點Product Features
1. 高壓耐承壓性能：整體鍛壓閥體，無鑄造氣孔缺陷，標準承壓最高可達160MPa，適配超高壓液壓、油田小型管線工況，抗瞬時壓力沖擊。
2. 外螺紋便捷連接：兩端標準外螺紋NPT、G螺紋，直接旋入內螺紋管道，安裝體積小巧，無需法蘭、墊片輔助，拆裝檢修快速。
3. 氣動快速啟閉：配套雙作用氣動執行器，氣源0.4-0.8MPa即可驅動，全通徑流通，啟閉時間≤1秒，支持ESD緊急切斷聯鎖。
4. 零泄漏硬軟復合密封：閥球硬化處理，搭配PTFE+金屬硬密封雙選配，低壓軟密封零滲漏，高溫高壓選用金屬硬密封，耐磨抗沖刷。
5. 緊湊型一體化結構：執行器與閥體直連，無多余轉接部件，占用管道空間小，適合設備狹小安裝工位。
技術參數technical parameters
|
公稱通徑 |
DN6~DN50 |
|
公稱壓力 |
PN16~PN160，美標1500LB~10000LB |
|
螺紋標準 |
美標NPT外螺紋、英標G/BSP外螺紋 |
|
介質溫度 |
-40℃~+230℃ |
|
氣源壓力 |
0.4~0.8MPa干燥潔凈壓縮空氣 |
|
驅動形式 |
單作用（彈簧復位）、雙作用氣動執行器 |
|
流通方式 |
直通式全通徑，流阻極小 |
|
泄漏等級 |
軟密封VI級零泄漏，金屬硬密封IV級 |
|
防護等級 |
IP65，戶外潮濕工況可直接使用 |
|
適用介質 |
液壓油、高壓清水、壓縮氣體、柴油、潤滑油、弱腐蝕化工流體 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

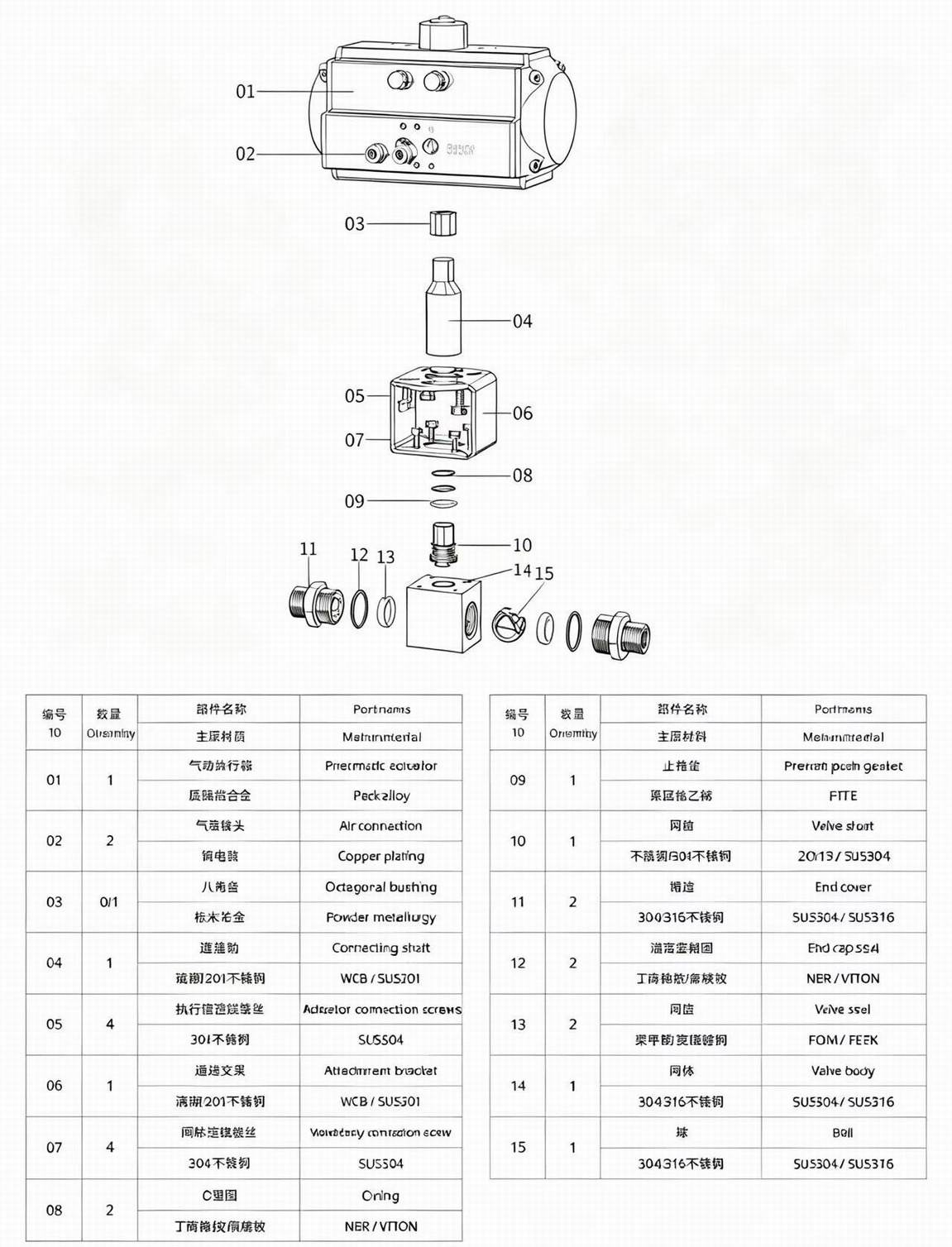

主要部件材料Main component materials

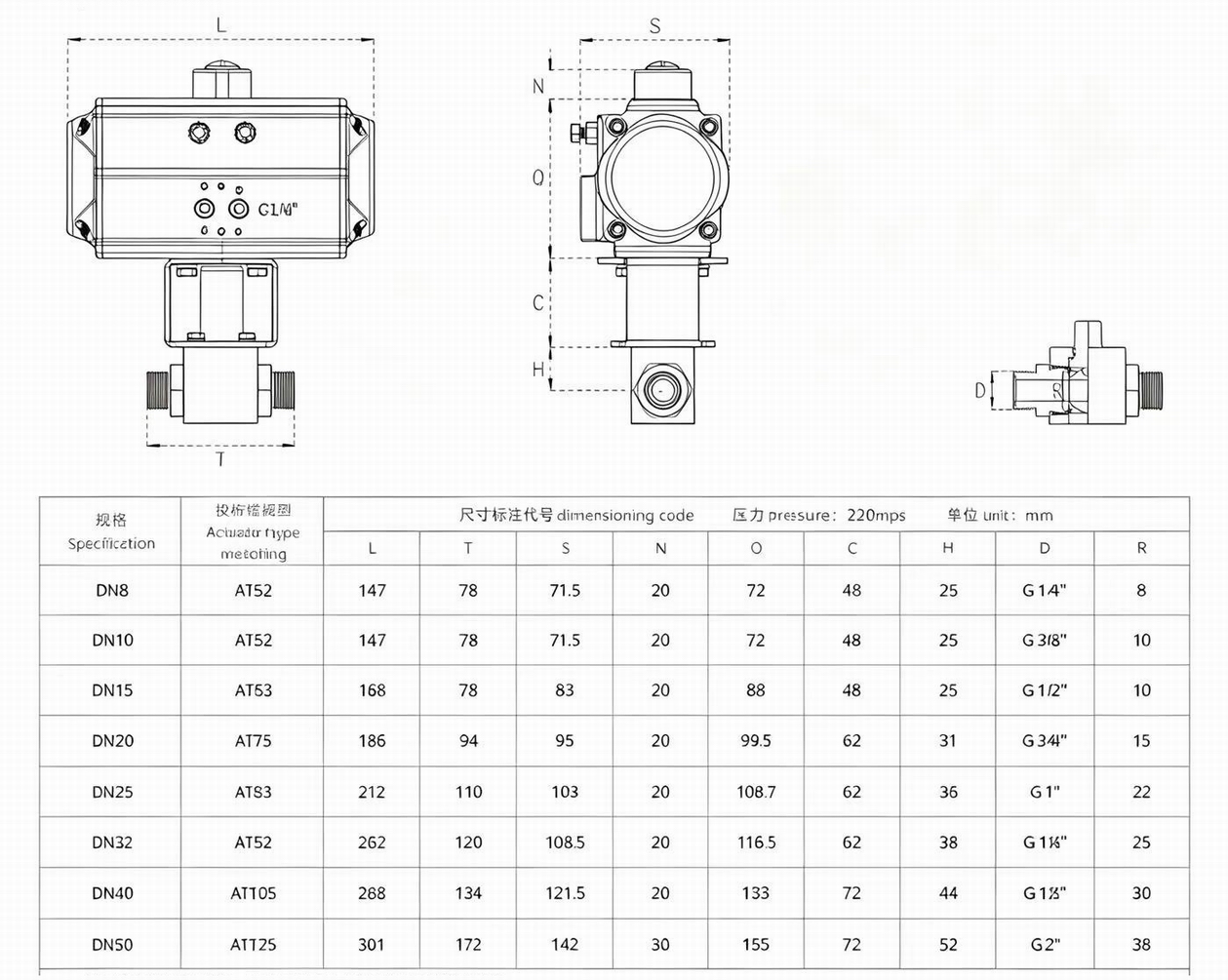

外形尺寸Overall Dimension
