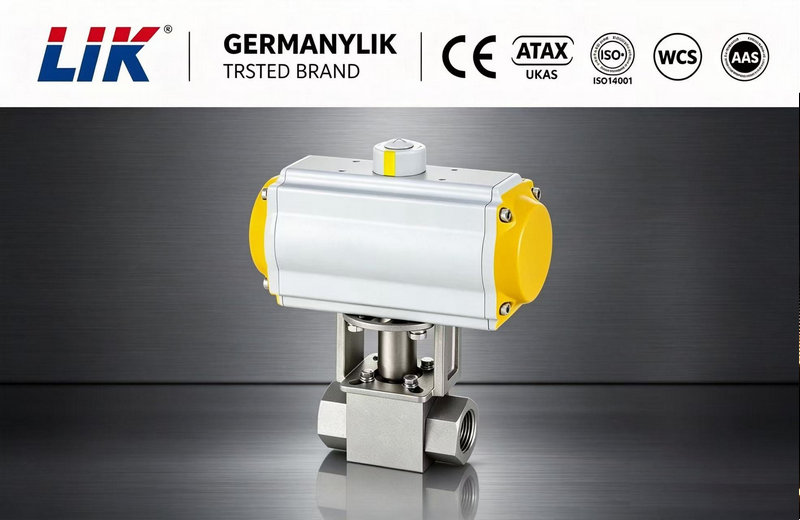

進口氣動高壓絲口球閥是以歐美 / 德意原裝鍛造高壓絲扣球閥閥體為主體，配套進口 ISO 標準氣動執行機構組合而成的自動化切斷閥門，連接形式采用內螺紋（絲口），區別于普通低壓絲扣球閥，閥體采用整體鍛造工藝，無砂眼氣孔，承壓能力高。依靠氣源驅動實現遠程開關管路通斷，可搭配電磁閥、限位開關、防爆附件實現自動化控制。
產品耐壓覆蓋 10MPa～42MPa 高壓、超高壓工況，螺紋規格以 NPT、G/BSP 英制管螺紋為主，多用于 DN6～DN50 小口徑高壓油路、氣路、化工流體管線，具備防火防靜電、閥桿防吹出安全設計，廣泛適配液壓、氫能、油氣、高壓試驗設備等嚴苛高壓場景，相比國產閥門在鍛件精度、密封耐用性、高低溫穩定性、防爆認證上具備明顯優勢。
產品特點Product Features
1、高壓耐承壓：整體鍛造閥體，耐受 31.5MPa/42MPa 超高壓，抗沖擊、抗疲勞，長期高壓運行無滲漏。
2、絲口安裝便捷：標準內絲螺紋連接，無需法蘭焊接，拆裝快速，適配小型緊湊管路。
3、自動化氣動驅動：原裝進口氣動執行器，扭矩充足，開關迅速，支持雙作用 / 彈簧單作用失氣自動復位。
4、零泄漏密封可選：PTFE/PPL 軟密封實現氣泡級零泄漏；金屬硬密封耐高溫、耐顆粒介質。
5、多重安全結構：閥桿防吹出、防靜電結構，原裝防火認證，易燃易爆介質使用安全。
6、耐溫耐腐蝕：304/316L / 雙相鋼 / A105 鍛鋼多材質可選，適配酸堿、油品、氫氣、蒸汽等介質。
技術參數technical parameters
|
公稱通徑 |
DN6~DN50 |
|
連接方式 |
內絲口 NPT、G、RC、BSPP 標準螺紋 |
|
閥體材質 |
304 不銹鋼、316L 不銹鋼、A105 鍛鋼、F304/F316 鍛鋼 |
|
閥球材質 |
實心不銹鋼硬化處理（鍍硬鉻 / 司太立合金） |
|
工作壓力 |
PN16、PN40、PN64、PN100、160bar、250bar、420bar 高壓系列 |
|
軟密封 |
-40℃～180℃ |
|
金屬硬密封 |
-60℃～450℃ |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
執行器參數Actuator parameters
|
執行器類型 |
雙作用氣動、單作用彈簧復位（常開 / 常閉） |
|
殼體材質 |
硬質陽極氧化鋁合金 |
|
氣源介質 |
潔凈干燥壓縮空氣 |
|
氣源壓力 |
0.4~0.7MPa |
|
開關時間 |
DN15~DN50 0.2~0.5 秒 |
|
防護等級 |
IP65 標準，防爆款 IP67 |
|
氣源接口 |
G1/4 標準螺紋 |

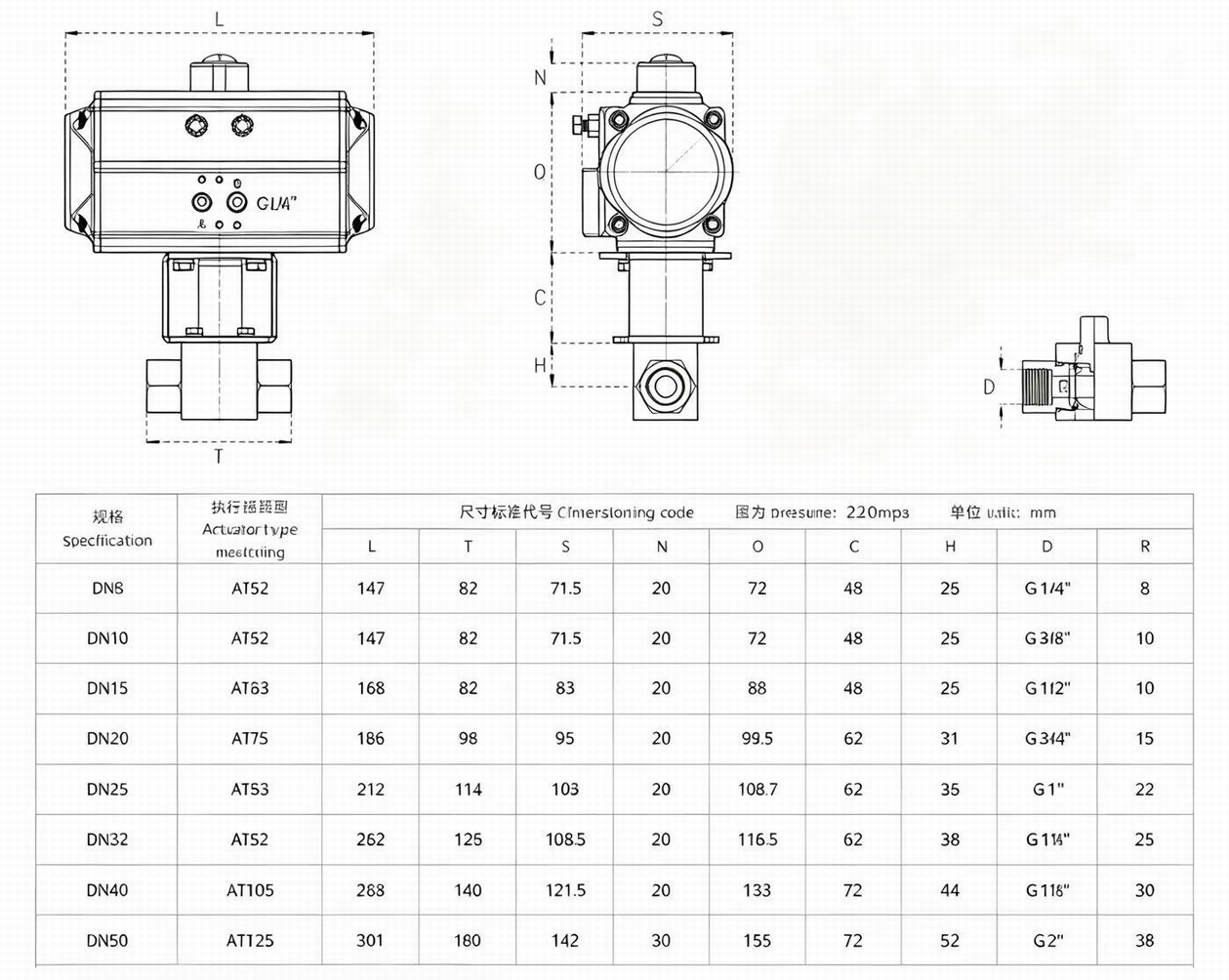

外形尺寸Overall Dimension

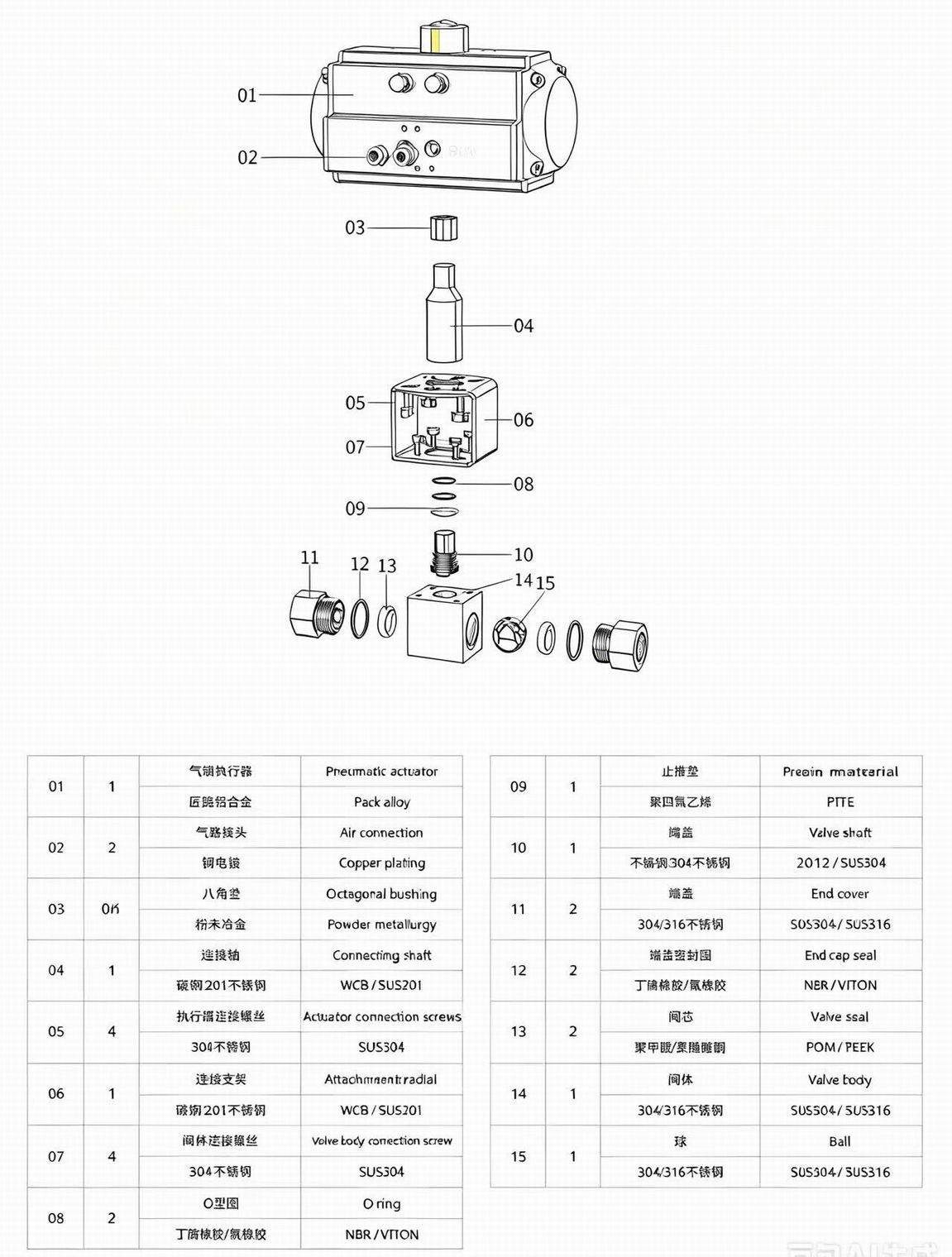

主要部件材料Main component materials
